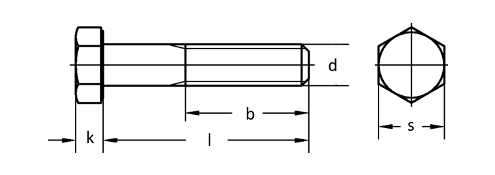

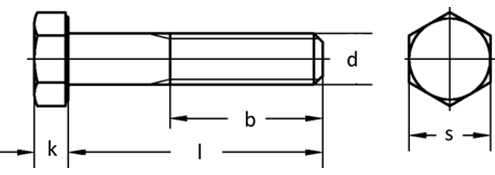

DIN EN ISO 8765 Altıköşe Yarım Diş Civata

d M 8x1 M 10x1 M 12x1,5 M 16x1,5 M 20x1,5 M 24x2
k 5,3 6,4 7,5 10 12,5 15
b
(l ≤ 125)
22 26 30 38 46 54
b
(125 < l
≤ 200)
_ _ _ 44 52 60
b
(l > 200)
_ _ _ _ _ 73
s 13 16 18 24 30 36
l 40-80 45-100 50-120 65-160 80-200 100-240


d M 30x2 M 36x3 M 42x3 M 48x3 M 56x4 M 64x4
k 18,7 22,5 26 30 35 40
b
(l ≤ 125)
66 _ _ _ _ _
b
(125 < l
≤ 200)
72 84 96 108 _ _
b
(l > 200)
85 97 109 121 137 153
s 46 55 65 75 85 95
l 120-300 140-360 160-440 200-480 220-500 260-500


d M 10x1,25 M 12x1,25 M 14x1,5 M 18x1,5 M 20x2 M 22x1,5
k 6,4 7,5 8,8 11,5 12,5 14
b
(l ≤ 125)
26 30 34 42 46 50
b
(125 < l
≤ 200)
_ _ 40 48 52 56
b
(l > 200)
_ _ _ _ _ 69
s 16 18 21 27 30 34
l 45-100 50-120 60-140 70-180 80-200 90-220


d M 27x2 M 33x2 M 39x3 M 45x3 M 52x4 M 60x4
k 17 21 25 28 33 38
b
(l ≤ 125)
60 _ _ _ _ _
b
(125 < l
≤ 200)
66 78 90 102 116 _
b
(l > 200)
79 91 103 115 129 145
s 41 50 60 70 80 90
l 110-260 130-320 150-380 180-440 200-480 240-500


Malzeme Çeşitleri -
  Çelik (5.6, 8.8, 10.9)
  -   Paslanmaz

Yüzey Koruma Çeşitleri -
  Elektrolitik Kaplama (Zn, ZnNi)
  -
  Çinko Pul Kaplama (flZnyc, flZnnc)

Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
