DIN EN ISO 4014 Altıköşe Yarım Diş Civata

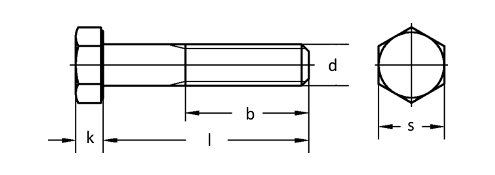

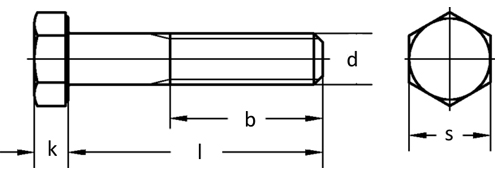

d M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5
P (pitch) 0,35 0,4 0,45 0,5 0,6 0,7 0,8
b
(l ≤ 125)
9 10 11 12 13 14 16
b
(125 < l
≤ 200)
_ _ _ _ _ _ _
b
(l > 200)
_ _ _ _ _ _ _
k 1,1 1,4 1,7 2 2,4 2,8 3,5
s 3,2 4 5 5,5 6 7 8
l 12-16 16-20 16-25 20-30 20-35 25-40 25-50


d M 6 M 8 M 10 M 12 M 14 M 16 M 18
P (pitch) 1 1,25 1,5 1,75 2 2 2,5
b
(l ≤ 125)
18 22 26 30 34 38 42
b
(125 < l
≤ 200)
_ _ _ _ 40 44 48
b
(l > 200)
_ _ _ _ _ _ _
k 4 5,3 6,4 7,5 8,8 10 11,5
s 10 13 16 18 21 24 27
l 30-60 40-80 45-100 50-120 60-140 65-160 70-180


d M 20 M 22 M 24 M 27 M 30 M 33 M 36
P (pitch) 2,5 2,5 3 3 3,5 3,5 4
b
(l ≤ 125)
46 50 54 60 66 _ _
b
(125 < l
≤ 200)
52 56 60 66 72 78 84
b
(l > 200)
_ 69 73 79 85 91 97
k 12,5 14 15 17 18,7 21 22,5
s 30 34 36 41 46 50 55
l 80-200 90-220 90-240 100-260 110-300 130-320 140-360


d M 39 M 42 M 45 M 48 M 52 M 56 M 60 M 64
P (pitch) 4 4,5 4,5 5 5 5,5 5,5 6
b
(l ≤ 125)
_ _ _ _ _ _ _ _
b
(125 < l
≤ 200)
90 96 102 108 116 _ _ _
b
(l > 200)
103 109 115 121 129 137 145 153
k 25 26 28 30 33 35 38 40
s 60 65 70 75 80 85 90 95
l 150-380 160-440 180-440 180-480 200-480 220-500 240-500 260-500


Malzeme Çeşitleri -
  Çelik (8.8, 10.9, 12.9)
  -   Paslanmaz

Yüzey Koruma Çeşitleri -
  Elektrolitik Kaplama (Zn, ZnNi)
  -   Sıcak Daldırma Galvaniz
  -
  Çinko Pul Kaplama (flZnyc, flZnnc)

Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
