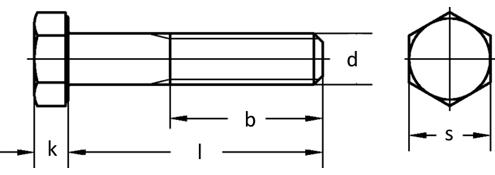

DIN 601  Altıköşe Yarım Diş Civata

d M 5 M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 27
P (pitch) 0,8 1 1,25 1,5 1,75 2 2,5 3 3
b
(l ≤ 125)
16 18 22 26 30 38 46 54 60
b
(125 < l
≤ 200)
22 24 28 32 36 44 52 60 66
b
(l > 200)
35 37 41 45 49 57 65 73 79
k 3,5 4 5,3 6,4 7,5 10 12,5 15 17
s 8 10 13 17 19 24 30 36 41
l 25-50 30-60 35-80 40-100 45-120 55-160 65-200 80-240 90-300


d M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52
P (pitch) 3,5 3,5 4 4 4,5 4,5 5 5
b
(l ≤ 125)
66 72 78 84 _ _ _ _
b
(125 < l
≤ 200)
72 78 84 90 96 102 108 116
b
(l > 200)
85 91 97 103 109 115 121 129
k 18,7 21 22,5 25 26 28 30 33
s 46 50 55 60 65 70 75 80
l 90-300 100-300 110-300 120-300 130-300 140-300 150-300 160-300


Malzeme Çeşitleri -
  Çelik (3.6)

Yüzey Koruma Çeşitleri -
  Elektrolitik Kaplama (Zn, ZnNi)
  -   Sıcak Daldırma Galvaniz
  -
  Çinko Pul Kaplama (flZnyc, flZnnc)

Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
