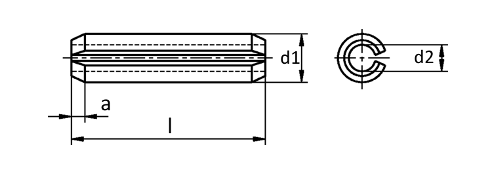

DIN 1481 Yarıklı Pim

Nominal 1 1,5 2 2,5 3 3,5 4 4,5 5 6
d1 (min) 1,2 1,7 2,3 2,8 3,3 3,8 4,4 4,9 5,4 6,4
d2 0,8 1,1 1,5 1,8 2,1 2,3 2,8 2,9 3,4 4
a (max) 0,35 0,45 0,55 0,6 0,7 0,8 0,85 1 1,1 1,4
l 4-20 4-20 4-30 4-30 4-50 4-40 4-60 5-60 5-80 10-100


Nominal 8 10 12 13 14 16 18 20 21 25
d1 (min) 8,5 10,5 12,5 13,5 14,5 16,5 18,5 20,5 21,5 25,5
d2 5,5 6,5 7,5 8,5 8,5 10,5 11,5 12,5 13,5 15,5
a (max) 2,4 2,4 2,4 2 2 2 2 3 3 3
l 10-120 10-160 10-180 10-180 10-200 10-200 10-200 10-200 14-200 14-200


Nominal 28 30 32 35 38 40 45 50
d1 (min) 28,5 30,5 32,5 35,5 38,5 40,5 45,5 50,5
d2 17,5 18,5 20,5 21,5 23,5 25,5 28,5 31,5
a (max) 3 3 3 3 4 4 4 4
l 14-200 14-200 20-200 20-200 20-200 20-200 20-200 20-200


Malzeme Çeşitleri -
  Yay Çeliği
  -
  Paslanmaz

Yüzey Koruma Çeşitleri -
  Elektrolitik Kaplama (Zn, ZnNi)
  -
  Fosfatlama (Fe, Zn, Mn)

Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
