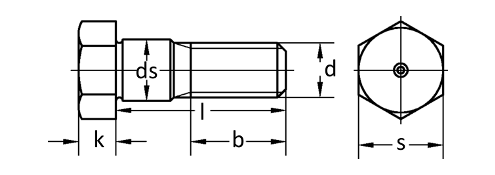

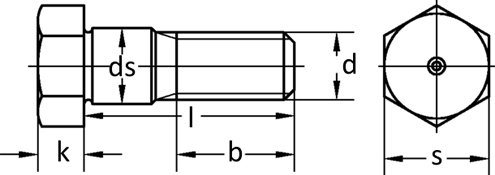

| d | M 8 M 8x1 |
M 10 M 10x1,25 M 10x1 |
M 12 M 12x1,25 M 12x1,5 |
M 14 M 14x1,5 |
M 16 M 16x1,5 |
M 18 M 18x1,5 M 18x2 |
| ds | 9 | 11 | 13 | 15 | 17 | 19 |
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 |
| b (l ≤ 50) |
11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 |
| b (50 < l ≤ 150) |
13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 |
| b (l > 150) |
18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 |
| s | 13 | 16 | 18 | 21 | 24 | 27 |
| l | 22-80 | 30-100 | 32-120 | 35-120 | 38-150 | 42-150 |
| d | M 20 M 20x1,5 M 20x2 |
M 22 M 22x1,5 M 22x2 |
M 24 M 24x2 M 24x1,5 |
M 27 M 27x2 |
M 30 M 30x2 |
M 33 M 33x2 |
| ds | 21 | 23 | 25 | 28 | 32 | 34 |
| k | 12,5 | 14 | 15 | 17 | 19 | 21 |
| b (l ≤ 50) |
22,5 | 24,5 | 26,5 | _ | _ | _ |
| b (50 < l ≤ 150) |
24,5 | 26,5 | 28,5 | 31,5 | 34 | 36 |
| b (l > 150) |
29,5 | 31,5 | 33,5 | 36,5 | 39 | 41 |
| s | 30 | 34 | 36 | 41 | 46 | 50 |
| l | 45-150 | 48-150 | 55-150 | 60-200 | 65-200 | 65-200 |
| d | M 36 M 36x3 |
M 39 M 39x3 |
M 42 M 42x2 |
M 45 M 45x3 |
M 48 M 48x3 |
M 52 M 52x3 |
| ds | 38 | 40 | 44 | 46 | 50 | 55 |
| k | 22 | 25 | 26 | 28 | 30 | 33 |
| b (l ≤ 50) |
_ | _ | _ | _ | _ | _ |
| b (50 < l ≤ 150) |
40 | 42 | 46 | 48 | 51 | 55 |
| b (l > 150) |
45 | 47 | 51 | 53 | 56 | 60 |
| s | 55 | 60 | 65 | 70 | 75 | 80 |
| l | 70-200 | 75-200 | 80-200 | 85-200 | 90-200 | 90-200 |
| Material Types | - |
Steel (8.8, 10.9)) | |
| Coating Types |
- |
Electrolytically Plated (Zn, ZnNi) | |
| - | Hot Dip Galvanized (HDG) |
||
| - |
Zinc-Flake Coated (flZnyc, flZnnc) |
